故障现象：
刚开始无法充电，更换锂电池后正常。但用了不久，满电或直连充电器也无法正常工作，时好时坏。
维修过程：

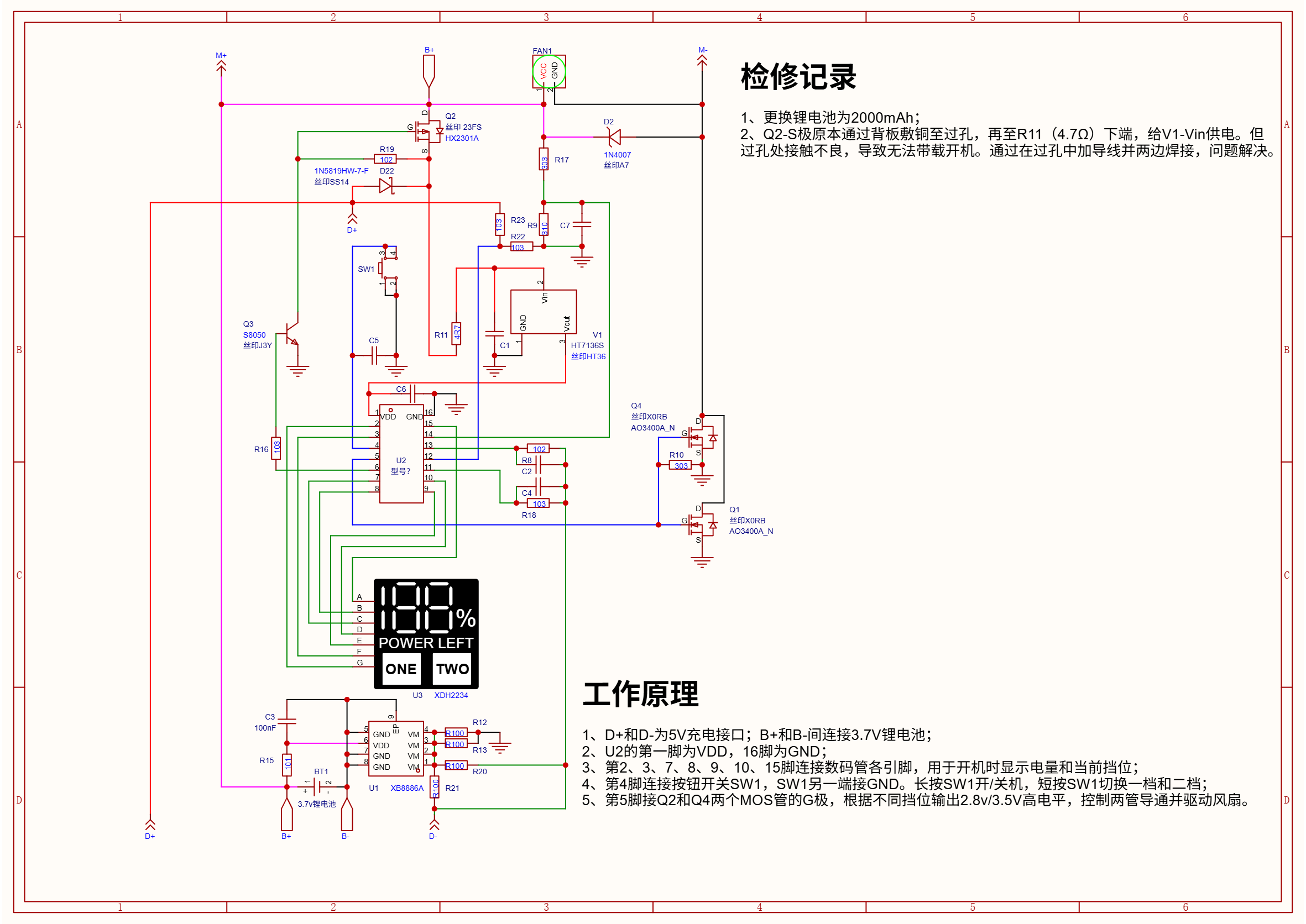

1、该风扇控制板为MT-510-SX1500mA，跑线实测后绘制其原理图如下：
2、根据经验，这类锂电设备如果无法使用，其电池失能或损坏的概率非常高，所以维修时应当首先排除锂电本身的问题。而本风扇最早的故障也只是锂电池无效导致，直接更换即可；
3、但锂电完好且满电后仍无法正常工作，且时好时坏，说明系某处接触不良导致。而跑线绘制电路图本身，也相当于逐个排查可能故障点。加之该电路很简单，所以功夫不负有心人，很快就发现图中Q2-S极与R11之间的覆铜板过孔异常，飞线并加焊过孔解决。
总结
当下各种锂电小设备很多，包括且不限于剃须刀、筋膜枪、按摩器、电动螺丝刀、小台灯、手电筒和各种充电宝等等。如发生故障，根据老刘维修过的多个类似设备来看，90%的概率换了电池就好。其余的故障又有至少70%的原因，是供电部分特别是接口的问题。而具体到逻辑控制和状态显示电路，一般都采用单片机高度集成，损坏的概率很低。但如果单片机（如上图的U2）损坏，由于厂家经常会打磨掉芯片型号，且其内部有自写的加密程序，几十元的东西基本没有维修价值。当然，如果是高价值且必须修复的设备，那只有搞清其IC各引脚功能，然后想办法代换并提取、解密甚至重写其固件了，后续老刘也会分享相关的经验。
