老刘万能修（6）GA-H61m不加电

GA-H61M-S2P-Rev2.1主板，使用中突然掉电黑屏，再开机无法加电，风扇不转。

该机已用了十几年，日常办公处理文档和财务数据仍然够用，而且同类机型有多台，遂决定深入维修。

检测一：

1、CMOS放电、最小化硬件和更换电源等常规检测后仍无法加电，遂确定主板故障；

2、彻底清理主板灰尘，矫正CPU底座两三根歪针后，再开机发现风扇可转，但一快一停。故障现象成为：反复重启，复位不跑码；

3、按主板加电时序，待机——触发——内存供电（DDR1.5V)——桥供电（PCH_1.05V)——锁相环供电（PLL_1.8V)——总线供电（VTT_1.05V）——系统代理供电(VCCSA_0.9V)——CPU供电（VCORE_1V左右）无；

4、测CPU供电管理芯片40脚IC-ISL95836第25、26脚5V供电正常，但第9脚VR_ON开启信号无电压；

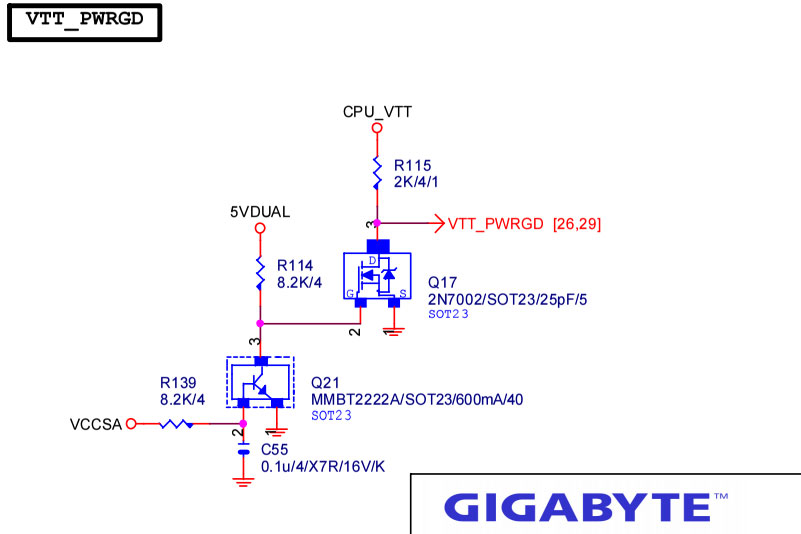

5、VR_ON图纸中改名为VTT_PWRGD，由VCCSA经Q21控制Q17截止后产生。但VCCSA加至Q21基极后，集电极5V无变化，实测已损坏；

6、Q21原型号为MMBT2222A/SOT23/600mA/40V（丝印W1P），使用料板上MMBT3904/SOT23/100mA/40V（丝印1AM）代换，故障排除。

检测二：

使用几天后发现又无法开机，于是进一步维修。

1、发现去掉CMOS电池可加电，装上无法启动，而且即使能加电，工作一会又自动关机；

2、检测开机开关PW+输出的PWRBTSW只有2.2V左右，而之前为2.8V左右，正常则应为3.3V；

3、PW+电压取自3VDUAL_PCH，而该电压实测也只有2.2V左右；

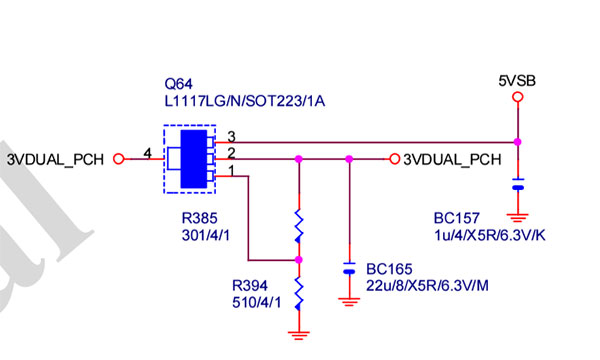

4、3VDUAL_PCH由5VSB经Q64（L1117LG）稳压取得，测Q64的3脚5VSB正常，1脚只有1.1V左右，正常应为2.1V左右；

5、测Q64的1脚上联电阻R385为301Ω，正常。而其对地分压电阻R394不足300Ω，标称应为510Ω，才能稳定输出3.3V；

6、更换R394为510Ω，稳定输出3VDUAL_PCH为3.3V，故障解决。

总结：

当3VDUAL_PCH低于CMOS电池VBAT时，会导致G3状态下的一系列电压不正常，而且D1（BAS40-05）的与门也无法正常切换，从而导致CMOS电池有无直接影响整个电路可否启动。另外，最近维修过程中，竟然发现有多个贴片电阻的阻值变小，这在之前很少见（一般为断路或阻值变大），由于PCB板长时间积垢或氧化导致？😅

附：GA-H61M-S2P-Rev2.1主板加电时序与检测点位（右键下载或单独查看高清图。另有同型号PDF版原理图与点位图，需要可留言索取）
