以下三个电路均根据实物跑线、测试而自绘，如需参考请务必验证其完整和可用性。

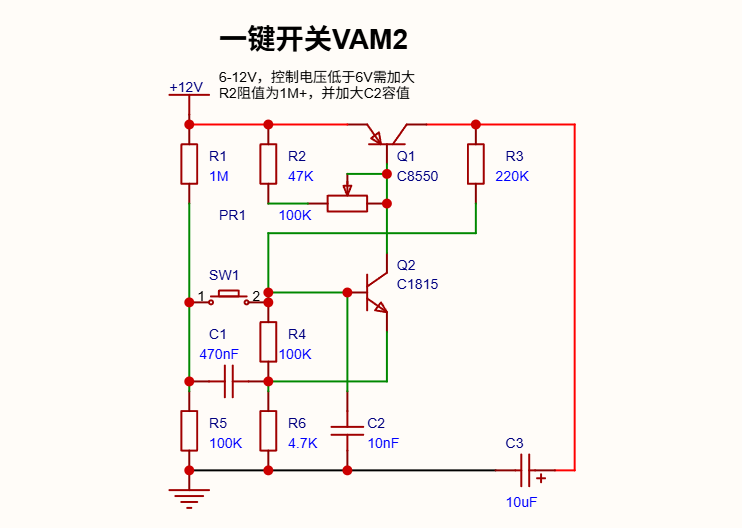

一、简易的触摸自锁一键开关
基本原理与用途：当按下SW1时，Q1-C极可输出高电平或低电平，联动继电器或其它电路，以控制设备的开关。

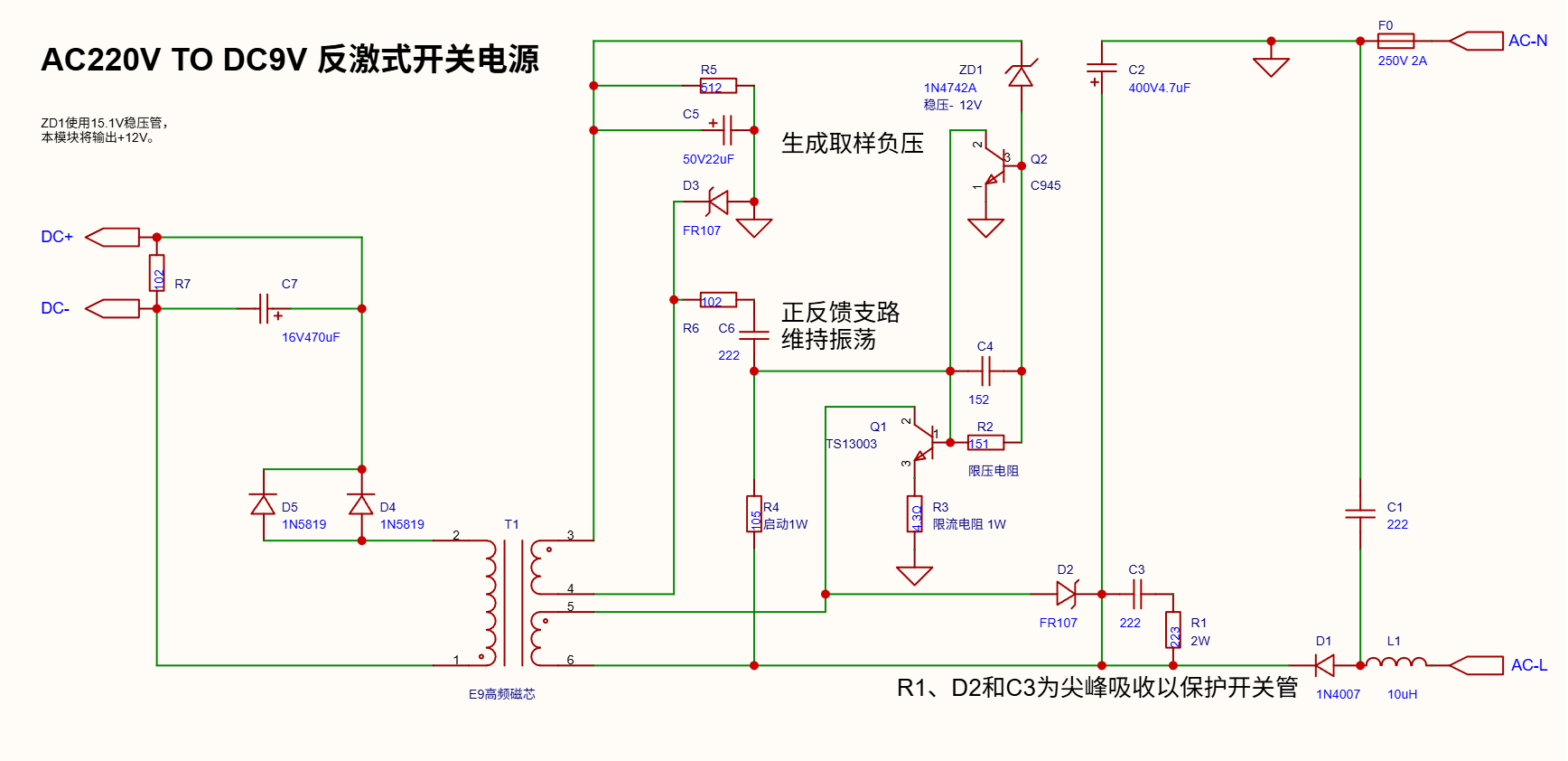

二、AC220V to DC9V反激式开关电源
基本原理与用途：无IC全分立件的经典开关电源，可用于非精密设备的直流供电，或学习开关电源电路使用。

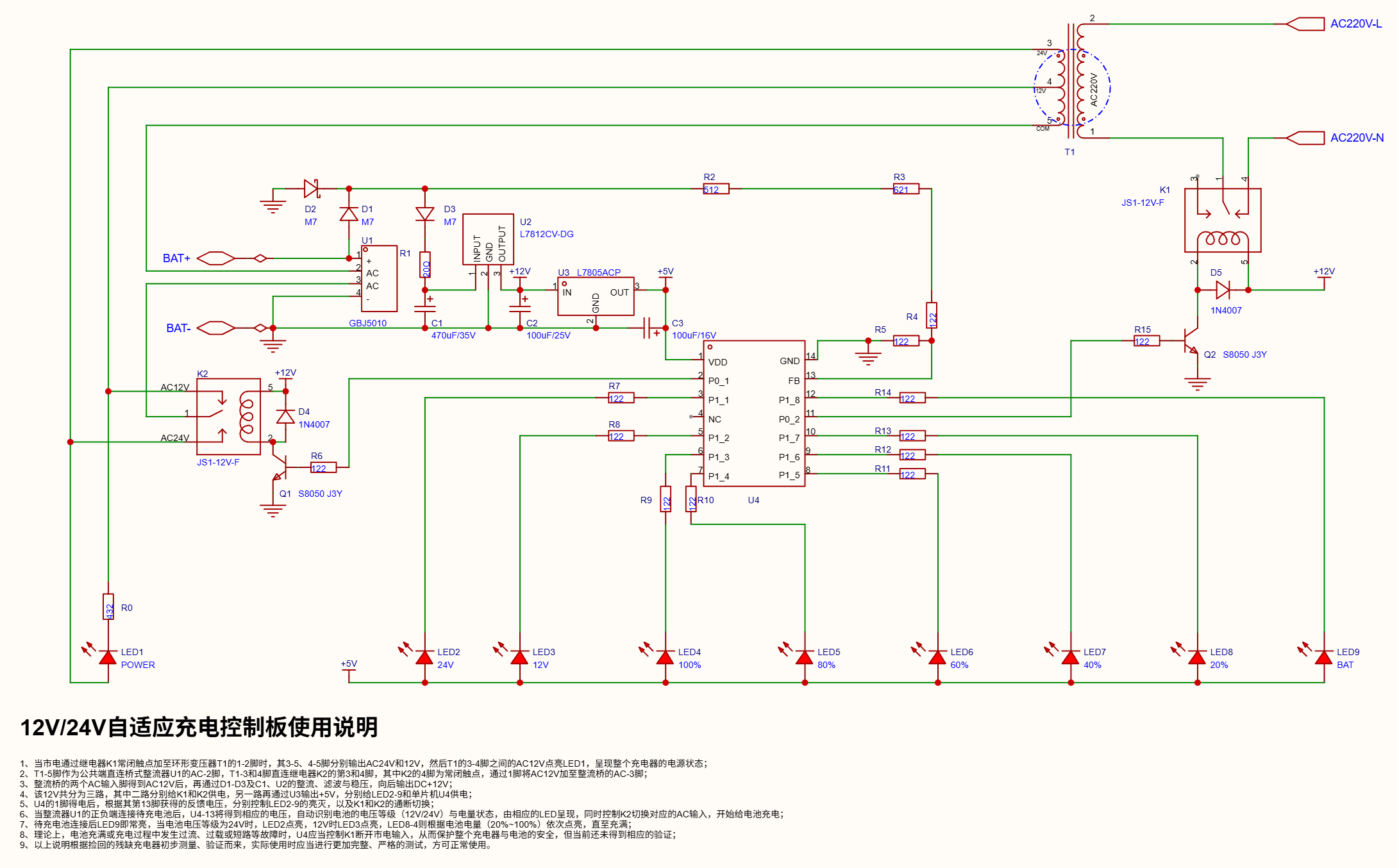

三、12V/24V铅酸电池自适应充电器
基本原理与用途：图中U4型号被打磨，但其原理与引脚功能就那样，具体参见图中标注。
重要⚡提示：本站展示的所有维修或改装案例，仅用于实践分享，不作为任何技术规范和指导。
如需参考或模仿，必须提前采取足够的安全措施，并具备一定的电子电器基础知识，本站不承担任何因参考本文而产生的任何可能责任。
